刚性防水屋面是指用细石混凝土或钢纤维混凝土等材料做防水层，主要依靠混凝土自身的密实性，并采取一定的构造措施（如增加配筋、设置隔离层、设置分格缝、油膏嵌缝等）以达到防水目的。
适用于防水等级为Ⅲ级的屋面防水，也可用作Ⅰ、Ⅱ级屋面多道防水设防中的一道防水层，不适用于设有松散材料保温层的屋面以及受振动或冲击的屋面工程。

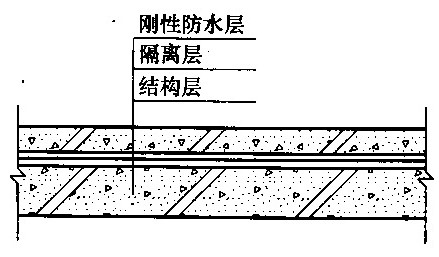

刚性防水屋面一般构造形式
由于刚性防水层伸缩的弹性小，对地基的不均匀沉降、构件的微小变形、房屋受振动、温度高低变化等极为敏感，又直接与大气接触，因而容易产生变形开裂，表面碳化、风化。如设计不合理，施工不良，极易发和漏水、渗水现象。
屋顶防水抗渗升级Pro
钢纤维混凝土防水屋面
防水层材料——钢纤维+石子+中砂
隔离找平层材料——石灰+黄砂
当屋面结构层采用装配式钢筋混凝土板时，应用强度等级不小于C20的钢纤维细石混凝土灌缝，灌缝的细石混凝土宜掺膨胀剂。当屋面板板缝宽度大于40mm或上窄下宽时，板缝内必须设置构造钢筋，板端缝应进行密封处理。刚性防水层与山墙、女儿墙以及突出屋面结构的交接处均应做柔性密封处理。混凝土防水层与基层间宜设置隔离层。刚性防水屋面应采用结构找坡，坡度宜为2%~3%。天沟、檐沟应用水泥砂浆找坡，找坡厚度大于20mm时，宜采用钢纤维细石混凝土。
钢纤维细石混凝土防水层的厚度不应小于40mm，并配置ф4~ф6间距为100~200mm的双向钢筋网片，钢筋网片设置在细石混凝土中的上部，并在分格缝处断开，其保护层厚度不应小于10mm。

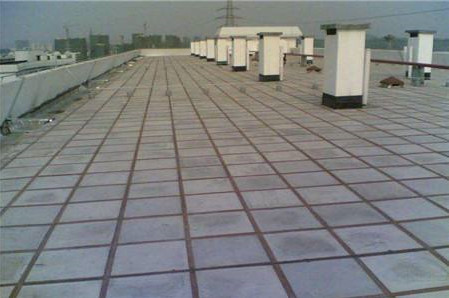

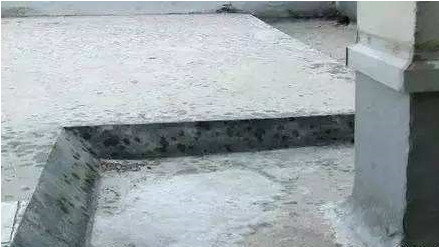

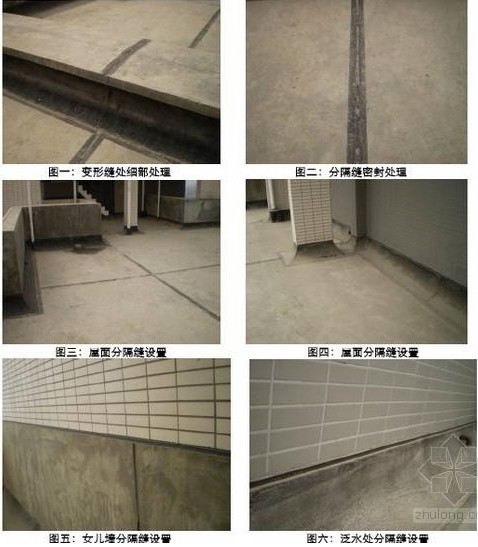

防水层分格缝应设在屋面板的支承端、屋面转折处、防水层与突出屋面结构的交接处，并应与板缝对齐。分格缝纵横间距不宜大于6m，分格缝的宽度宜为5-30mm，分格缝内必须嵌填密封材料，上部应设置保护层。
分格缝截面宜做成上宽下窄；采用切割法施工时，分格缝的切割深度宜为防水层厚度的3/4。钢纤维细石混凝土应采用机械搅拌，搅拌时间不应少于2min，每个分格板块的混凝土必须一次浇筑完成，混凝土收水后应进行二次压光。混凝土浇筑12~24h后即应进行养护，养护时间不应少于14d。养护初期屋面不得上人。施工气温宜在5~35℃，应避免在负温或烈日暴晒下施工。
刚性防水屋面在钢纤维防水混凝土下面设置低强度等级砂浆、纸筋灰、无纺布、干铺卷材、塑料薄膜等材料，起隔离作用，使结构层与基层或保温层、防水层脱离开，变形互不制约，以减少防水层产生拉应力而导致刚性防水层开裂。
在隔离层表面运输混凝土，应设垫板。绑扎钢筋时不得扎破隔离层的表面。浇筑混凝土时更不能振酥隔离层。
工艺原理
钢锭铣削型钢纤维在混凝土中成三维乱象分布，与混凝土粘结性能好，复合基体能共同承受荷载。钢纤维与混土基体之间粘结力对基体中微裂缝的扩展起着明显抑制作用，从而显著提高了混凝土的抗裂性能。
另外，钢纤维混凝土受力后，钢纤维在受力脱粘和从基体中拔出或被拉断时，需消耗很大的能量。这就是说，当基体中出新的微裂时，与微裂缝垂直的钢纤维仍能传送部分拉力，这就使钢纤维混凝土表现为良好的塑性特征，使混凝土从脆性材料变为假塑型性材料，与普通同级的混凝土相比，塑性、韧性显著增大，抗拉、抗弯强度也显著提高。
因此，在不产生开裂的前提下，所允许的混凝土最大收缩率较普通混凝土大幅度提高。
适用范围
大量民用建筑和部分工业建筑的钢纤维混凝土防水屋面的防水层
机场道面、工业建筑的地面、地下室配筋钢纤维混凝土的面层施工
办公地址：上海市政益路8号1003—1005室
工厂地址：江苏省通州湾江海联动开发示范区南海路127号
电话：021-58587085 / 15821688500
Copyright ©2014 哈瑞克斯 沪ICP备16055345号
电话：021-58587085
荣誉资质
产品优势
联系我们
二维码
