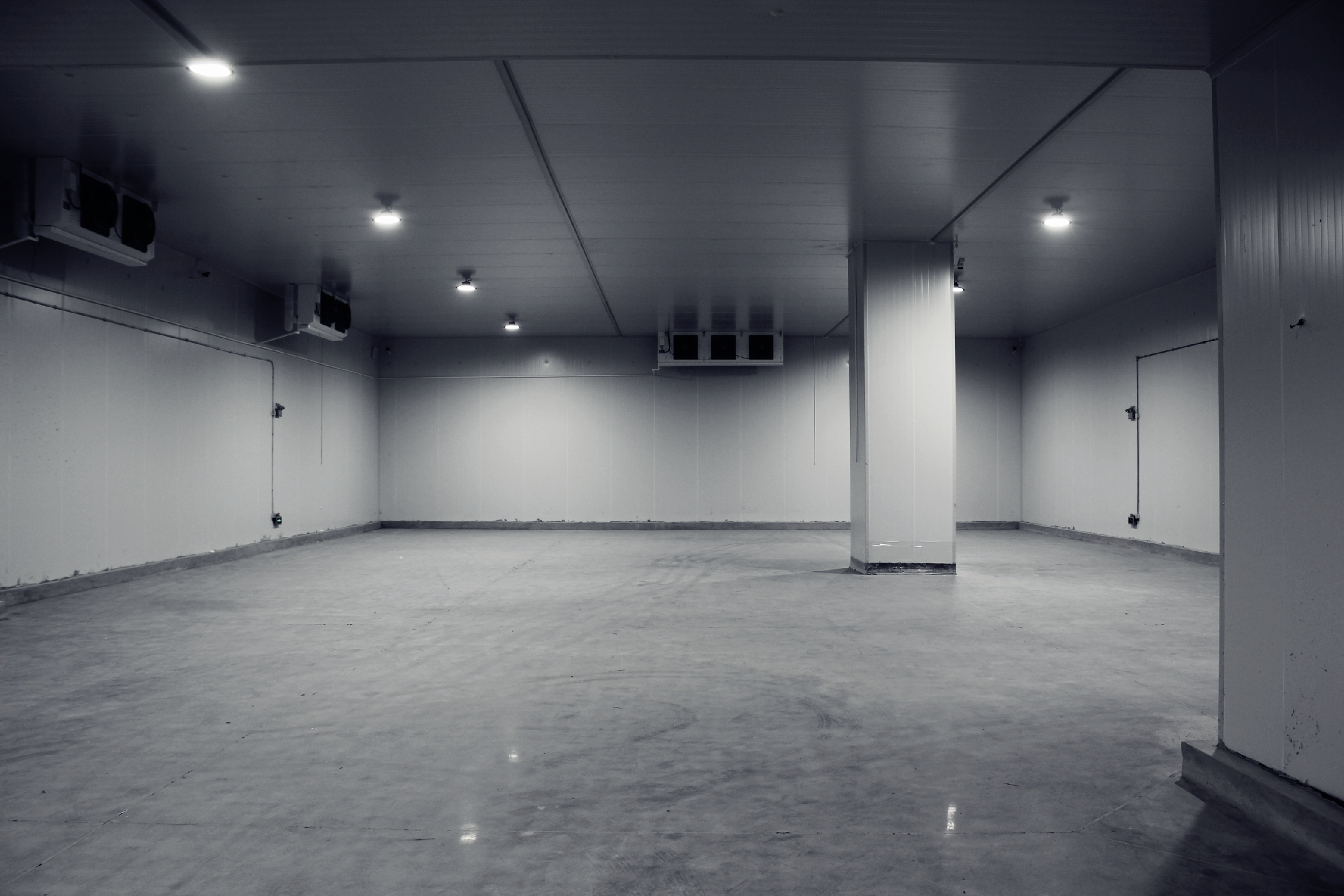

上海启橙冷库仓储地坪
项目情况
上海启橙冷库仓储地坪项目设计均布荷载为2吨/m2 ,二层桩承楼板结构,楼板地面基础为挤塑板保温层和柔性防水层。
地坪原设计拟采用钢筋混凝土结构,钢筋采用内配Ø12螺纹钢,综合考虑到均布载荷2吨和楼板地面基础设计条件,根据(GB 50037-2014 建筑地面设计规范)地坪厚度120mm具体设计如下:
表1 原地坪设计方案
均布荷载 (吨/m2) | 混凝土板厚 (mm) | 钢筋网做法 |
2 | 120 | 双层双向Φ12@200 |
现推荐采用钢锭铣削性钢纤维混凝土地坪,型号:AMi04-32-600,即在混凝土中添加钢锭铣削型钢纤维(下简称钢纤维),按荷载分别计算:①根据(钢锭铣削型钢纤维混凝土应用技术规范)经计算掺量为25kg/m3;②原地坪混凝土板厚120mm,根据(钢锭铣削型钢纤维混凝土应用技术规范)优化方案设计如下:
表2 钢纤维混凝土地坪设计方案
均布荷载 (吨/m2) | 混凝土板厚 (mm) | 钢筋网做法 | 钢纤维掺量 (kg/m3) |
2 | 120 | 单层双向Φ12@200 | 25 |
钢纤维混凝土地坪与传统设计混凝土地坪成本对比
1、均布荷载为2吨/m2
原地坪设计方案:Ø12@200mm双层双向钢筋,混凝土板厚120mm;
2.钢纤维地坪优化方案:采用钢纤维混凝土,钢筋为单层双向Ø12@200mm,钢纤维掺量25kg/m3;
3.方案经济性对比:
5吨荷载 设计方案 | 原方案 | 优化方案 | |
Ø12@200mm 双层双向钢筋混凝土 | Ø12@200mm 单层双向钢筋钢纤维混凝土 | ||
钢纤维 | 0 | 25kg/m³ | |
钢筋绑扎费 | 人工费及用时节省 | ||
钢筋 | 单价相同,用量减半,造价减半 | ||
混凝土板厚 | 120mm | ||
混凝土造价 | 单价相同,造价减半 | ||
钢纤维 | 0 | 25kg/m³ | |
每平米综合造价 | 节省约24元 |
注:
1.钢筋混凝土造价尚未计算钢筋损耗费用以及可能的工程延期费用。
2.结论:选用钢纤维方案对比传统方案每平米造价节省23.93元。
方案说明
1、设计依据
表1的设计依据来源于《钢锭铣削型钢纤维混凝土应用技术规程》(DGJ08-59-2006)、《纤维混凝土结构技术规程》(CECS38:2004),哈瑞克斯工程实例经验等。
2、性能优势
相比钢筋混凝土地坪方案,钢锭铣削型钢纤维混凝土地坪方案有如下优势:
1).混凝土抗压强度、弯拉强度、耐磨性能普遍提高20-50%,混凝土防裂性能提高3-4倍,弯拉疲劳强度提高1.65-2.25倍。
2).提高地坪整体性,地坪抗裂增强效果突出,地坪抗疲劳性能大幅度提高,地坪使用寿命大幅度延长;
3).钢锭铣削型钢纤维混凝土中钢纤维呈三维乱向均匀分布,分散应力效果好,大幅度减少裂缝产生,而纯钢筋混凝土中钢筋呈层状分布,应力分散效果一般;
4).钢筋混凝土在施工中易因工人踩踏而导致塌陷,已布置好的钢筋笼容易掉入杂物,钢筋容易裸露,钢纤维混凝土规避了以上隐患;
5).钢筋混凝土因为绑扎的原因易造成工程延期,而钢纤维混凝土可以减少钢筋绑扎工作量,大幅节省施工时间。

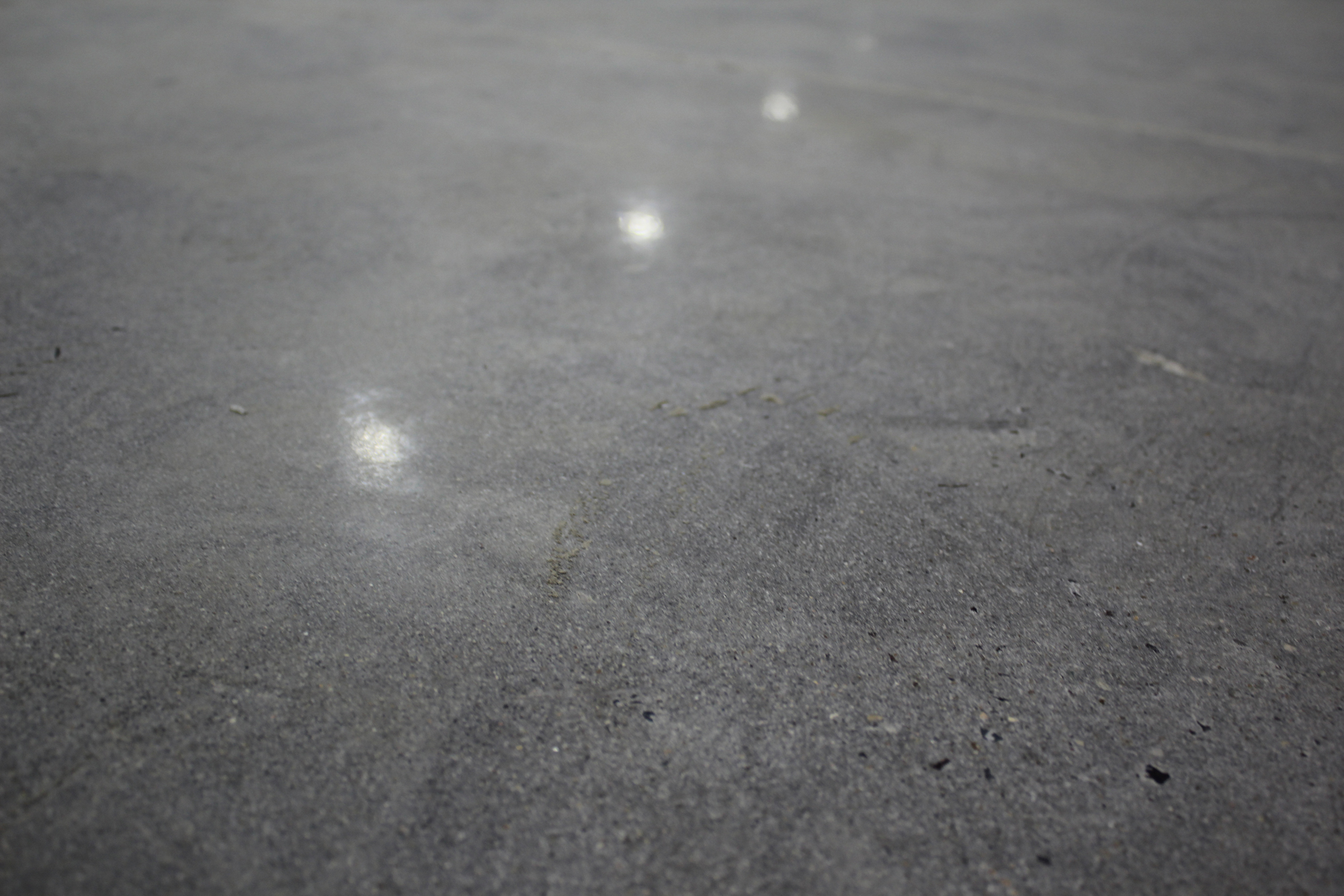

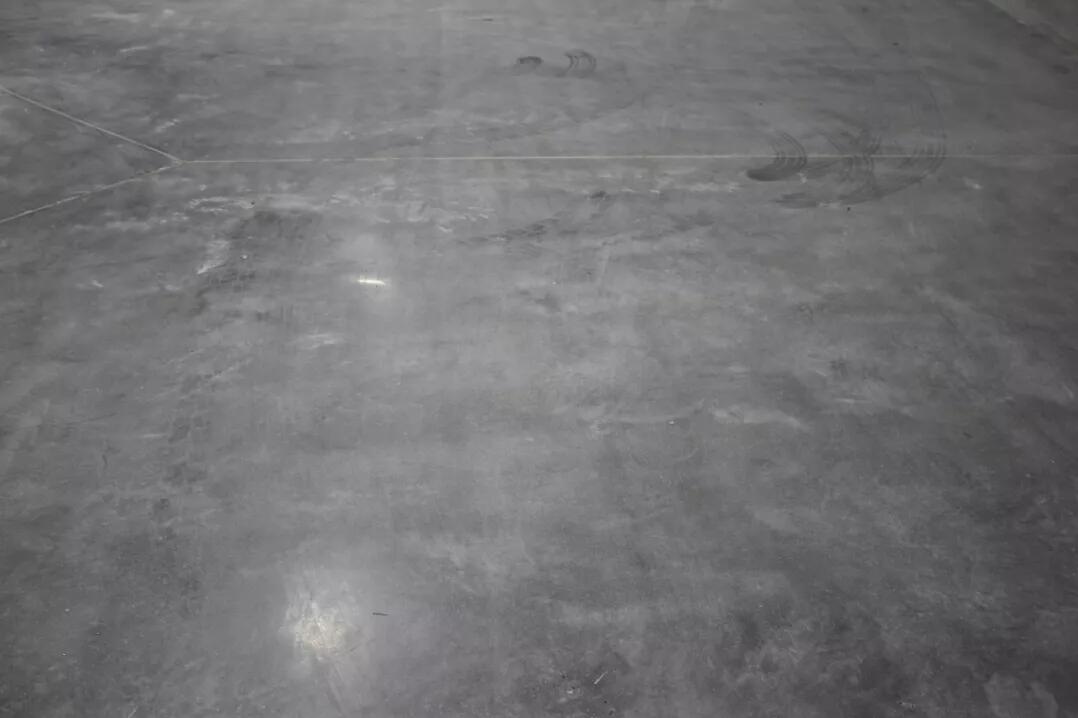

目前工程已施工完毕,基于钢纤维混凝土的优异性能,在项目中表现优异,采用钢纤维混凝土地坪后大幅节省施工工期,且提高施工过程中的容错率。
