工业地坪经典案例

2017-03-23

钢纤维混凝土具有优良的力学性能,其抗折、抗裂、抗冲击性能大大优于普通混凝土,已在道路路面、机场跑道、工业地坪、集装箱堆场等方面广泛应用。用于道路建设可减薄路面厚度,节约材料;加大缩缝间距,提高路面行车舒适感;缩短施工周期,提前开放交通;提高路面强度,延长使用寿命。用于工业地坪中可以提高地面的抗裂性能,阻止裂缝产生,使地面经久耐用。



铣削钢纤维在混凝土中的作用机理

1)由于混凝土是一种多相非均质材料,其硬化过程中受不同环境因素和外界作用的影响,骨料和水泥砂浆界面会发生不同程度的收缩;混凝土内部应力分布不均匀还会形成微裂缝。裂缝一旦形成,由于内部应力的推动,裂缝可沿混凝土的薄弱部位不断发展,这是混凝土裂缝逐渐扩展和引起疲劳破坏的潜在原因。

同时,在重复荷载的作用下,混凝土内部微裂缝尖端的高度应力集中又促使裂缝逐渐扩展甚至断裂。钢纤维的掺入改善了混凝土的性状,在混凝土结构形成过程中,可抑制裂缝的引发与扩展,从而减少裂缝的尺寸和数量,限制裂缝源的产生,缓冲了裂缝尖端的应力集中程度,使混凝土寿命相应延长。



2)钢纤维在混凝土中的阻裂作用主要表现在以下两个方面。

首先,钢纤维能显著提高混凝土抗塑性收缩的能力。混凝土浇筑完成后,裂缝产生的主要原因是其内部的水分蒸发不一致,造成不均匀的体积收缩。此时混凝土尚未硬化,不能产生足够的强度抵抗收缩应力,水泥浆体收缩引起的拉应力可导致混凝土开裂,而钢纤维的存在可分散或部分抵消内应力,从而抑制微裂缝的产生和发展。

其次,钢纤维可降低裂缝尖端的应力集中,防止微裂缝的进一步发展。一旦裂缝形成,其尖端就会产生应力集中,裂缝会继续扩展;但当其尖端发展到与纤维相交时,钢纤维可抵消部分或全部应力。由于钢纤维在混凝土中呈三维状态分布,所以可有效防止裂缝发展成贯穿裂缝。



铣削钢纤维混凝土的经济优势

与钢筋混凝土相比,铣削钢纤维混凝土用于工业地坪具有明显的经济优势。

1)可取消传统扎筋所必须的C10混凝土垫块。

2)在达到相同设计强度时,可减少混凝土用量20%-30%,减少土方开挖外运费用,节省加筋所需人工费用。

3)混凝土搅拌车可直接开进施工现场倾倒并摊铺,节省泵送费用。

4)可减少40%以上的切缝工作量。

5)可缩短施工周期25%以上。

6)无需任何专用设备,仅材料费可节约15%~20%

7)钢纤维混凝土的综合力学性能优于普通混凝土,可延长使用寿命,减少维修费用。

萨姆森工业地坪工程概况

萨姆森控制设备(中国)厂房工程,建筑面积5843.92㎡,其一层厂房和库房地面采用钢纤维混凝土,上敷矿物骨料耐磨地面材料。混凝土强度等级C30,采用上海哈瑞克斯产铣削钢纤维。按设计承重荷载,库房地面承载力为70kN/,钢纤维含量为40kg/m³;厂房地面承载力为30kN/,钢纤维含量为30kg/m³,厚度为300mm,主厂房和库房地面面积1800,混凝土量约540m³。库房70kN/㎡地面作法如图2,厂房30kN/㎡地面作法如图3







施工工艺

基层处理铺设塑料薄膜支模板浇混凝土养护切割伸缩缝填缝。

1基层处理

浇筑混凝土前,将C15混凝土垫层表面清扫干净后洒水湿润,然后铺塑料薄膜。同时在所有凸出地面构件四周嵌入20mm厚的聚苯乙烯条板,周边缝可灌浆或不灌浆。

2侧向模板支设

采用10号方钢和50mm*200mm方木加工成侧向模板(图4),先在垫层混凝土上弹模板支撑位置线,用冲击钻在垫层上打孔,每隔500mm布置三角形钢筋支架,模板内侧用短钢筋锤击进入垫层,用木楔子调节模板的平直和标高,并采用水准仪和经纬仪结合拉线进行检验。


3标高控制

采用经纬仪在厂区地面上定出至少3个点,用小木桩做出基准点。混凝土地面标高控制采取以下方法:

1)沿周围墙立面通长弹出50cm水平线;

2)调整方钢的标高,以便振捣后用滚子压实,并用6m刮杠找平;

3)钢柱上焊Φ8钢筋,纵横向拉设网线,组成十字分隔网,利用激光水准仪控制模板标高,并测量地面混凝土标高。



结论:

本工程厂房及库房地面采用钢纤维混凝土取得了显著的经济效益和社会效益根据使用功能要求若采用普通钢筋混凝土厚度达500mm并需配置Φ14@200双层钢筋网片。

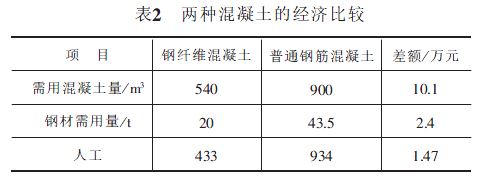

(两者比较如表2所示)


采用钢纤维混凝土地坪共节约13.97万元,且不用现场加工钢筋,有利于安全文明施工。



——本文节选自《建筑技术》第36卷,第9期
